    高性能高可靠性電源產品

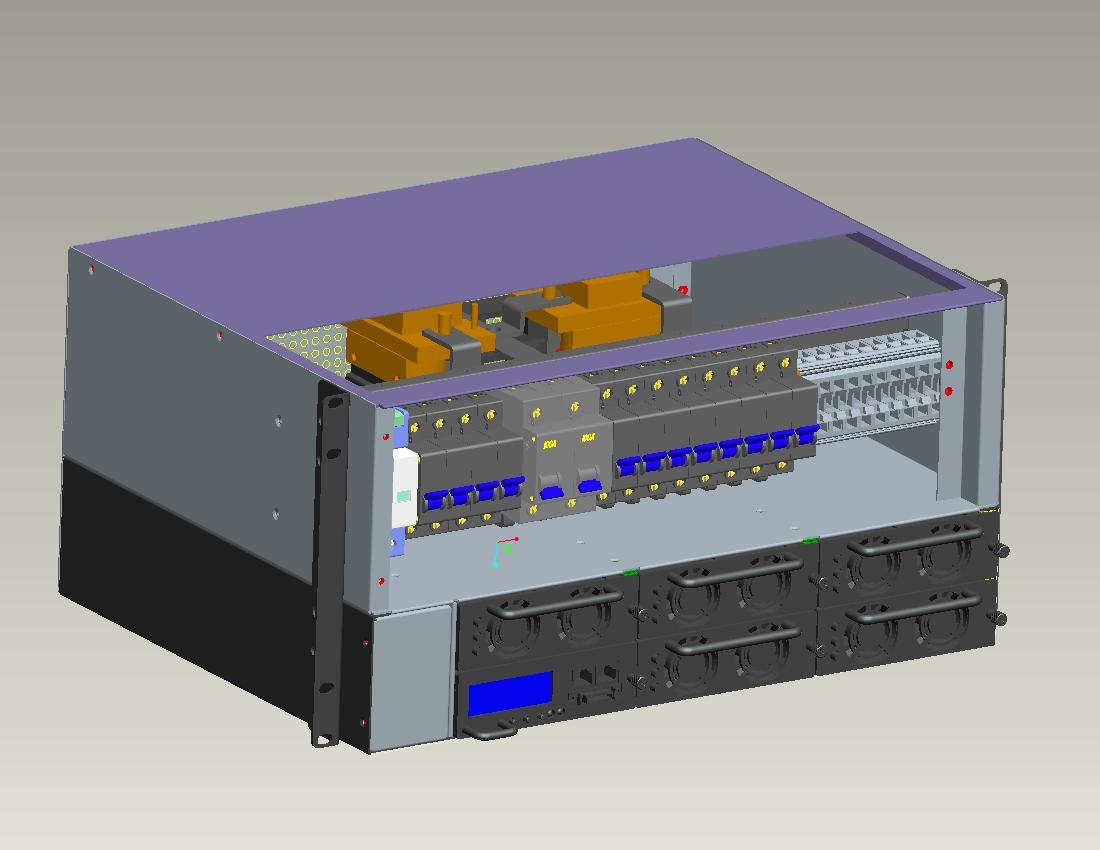

    DUM23E 嵌入式電源系統
    輸入: 90～280Vac;輸出: -43.2～-57.6Vdc；最大輸出功率：8025W

    特色

    ■    系統總配置容量：-53.5Vdc/(10～150)A
    ■    采用國際流行的19英寸/5U結構，可以方便嵌入各種通信設備和機柜
    ■    嵌入式電源系統采用有源功率因數補償技術
    ■    交流輸入電壓正常工作范圍寬至90～280Vac
    ■    系統工作溫度范圍寬至-20℃～+65℃
    ■    采用軟開關技術，效率高 ≥91%
    ■    完善的電池管理，有負載下電和電池低電壓保護等功能，延長電池壽命
    ■    系統采用無損傷熱插拔技術，方便維護
    ■    完善防雷設計，裝有防雷器，適應多雷暴地區
          ■    輸入過、欠壓保護
          ■    輸出過壓保護

    應用

    ■   程控交換機
    ■   接入網
    ■   傳輸設備
    ■   移動通信
    ■   衛星通信地面站
    ■    微波通信供電
    ■    輸出過流保護
    ■    輸出短路保護
    ■    監控模塊帶有液晶顯示屏、以太網接口



    DUM23E嵌入式電源系統是武漢普天電源有限公司集多年開發和網上運行經驗設計的新一代高可靠、高性能的通信電源系統。系統可根據用戶需求配置10/15/20/30A電源模塊，容量滿足10～150A。系統采用國際流行的19英寸/5U結構，可以方便嵌入各種通信設備和機柜。系統輸入電壓范圍和工作溫度范圍極寬，效率高，具有熱插拔功能，維護方便快捷。

    高性能、高可靠性電源產品   DUM23E 嵌入式電源系統

    系統指標
    一、DUM23E系統介紹
    交流電源通過AC-INPUT空氣開關控制后再經過SPD板防雷和濾波處理，進入整流模塊，AC-INPUT對交流電源起到過載、短路保護作用。一次負載和二次負載中串接有兩個負載下電接觸器KM1、KM2。用戶的電池通過空氣開關BAT以及下電接觸器KM2后接入電源系統的直流輸出側，空氣開關對電池起到分斷控制以及提供過載、短路保護作用。
    系統正常情況下，整流模塊、配電單元的各種參數均由監控模塊進行控制，按其預定的參數或用戶命令進行工作。如果出現市電故障，此時系統將改由電池供電，隨著電池的放電，電池端電壓開始下降，當電池電壓低于-47V（可設置）時，監控模塊上報直流欠壓告警信號，當電池電壓降到-45.0V時（可設置），監控模塊控制接觸器KM1動作，關閉一次負載，保留二次負載，保證二次負載不掉電。當電池電壓低于-43.0V（可設置）時，監控模塊控制接觸器KM2動作，關閉二次負載輸出，此時電源系統將停止工作。當外部市電恢復，系統將同時恢復正常工作狀態(以上監控數據為系統默認值，用戶可重新設置)。
    除電池放電保護外，電池、負載過溫保護功能默認情況下是禁止的，用戶可以根據需要通過下發命令激活或禁止。

    二、DUM23E系統配置
    標準滿配置：
    1、整流模塊5個，可選型號：DMA14-48/10V、DMA14-48/15V、DMA14-48/20V、DMA14-48/30V
    2、監控模塊1個，可選型號：DKD05Ⅲ（RS485接口，LCD）、DKD05ⅢF3（RS485、TCP/IP接口，LCD）、
    3、防雷模塊1個（20KA）
    4、DUM23E配電部分
    交流配電：單相三線輸入，總電源兩極交流斷路器；
    直流配電：電池熔絲100A×2；
    電池下電：32A×2
    負載下電：16AX4 10AX2

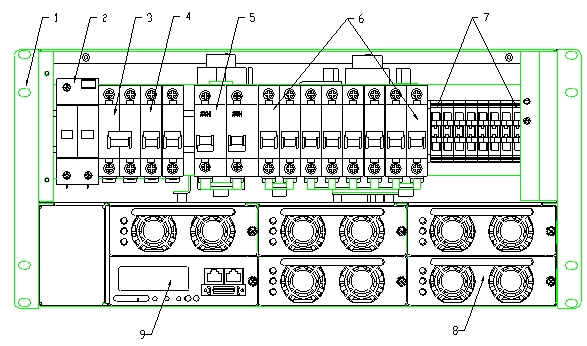

    DUM23E主機箱（從正面看）

    1. 安裝孔
    2. 防雷模塊
    3. 交流輸入空開
    4. 交流輸出分路
    5. 兩路電池分路
    6.直流輸出分路
    7.負載輸出端子
    8.整流模塊
    9.監控模塊
    三、DUM23E性能指標（如無特別說明，以下系統指標以配置兩個30A整流模塊為例）

    輸入
    參數
    最小
    典型
    最大
    單位
    注釋
    輸入電壓范圍
    90
    220
    280
    Vac

    輸入頻率
    45
    50
    65
    Hz

    輸入電流


    37.3
    A

    功率因數
    0.98





    輸出
    參數
    最小
    典型
    最大
    單位
    注釋
    輸出電壓范圍
    -43.2
    -53.5
    -57.6
    Vdc

    輸出電流范圍
    配置五個30A整流模塊
    0

    150
    A
    175～280VAC
    0

    75
    A
    150～175VAC
    0

    56.3
    A
    90～150VAC
    配置五個20A整流模塊
    0

    100
    A
    175～280VAC
    0

    56.3
    A
    90～175VAC
    配置五個15A整流模塊
    0

    75
    A
    175～280VAC
    0

    46.8
    A
    90～175VAC
    配置五個10A整流模塊
    0

    50
    A
    175～280VAC
    0

    25
    A
    90～175VAC
    穩壓精度


    ±1
    %

    負載調整率


    ±1
    %

    電壓調整率


    ±1
    %

    電話衡重雜音


    2
    mv

    寬頻雜音電壓


    50
    20
    mv
    mv
    3.4KHz～150KHz
    150KHz～30MHz
    紋波(峰峰值)


    200
    mv
    在額定輸入/輸出，加并0.1uF薄膜電容和10uF高頻電解電容各一個，帶寬為20MHｚ測量。
    均流不平衡度


    ±5
    %

    輸出功率


    8025
    W
    配置五個30A整流模塊


    5350
    W
    配置五個20A整流模塊


    4012.5
    W
    配置五個15A整流模塊


    2675
    W
    配置五個10A整流模塊

    80A


    充電電流可調
    輸出效率
    91


    %
    220Vac輸入
    83


    %
    110Vac輸入



    3、高性能、高可靠性電源產品
          DUM23E 嵌入式電源系統

    系統指標

    保護
             參數
    單位
    最小值
    典型值
    最大值
    恢復特性
    輸入過壓保護
    Vdc
    300

    320
    可自恢復
    輸入過壓保護恢復點
    Vdc
    280

    300
    回差不小于5V
    輸入欠壓保護
    Vdc


    85
    可自恢復
    輸入欠壓保護恢復點
    Vdc


    90
    回差不小于5V
    輸出過壓保護點
    V
    58.5
    59
    61.5
    鎖死
    輸出限流保護
    A
    165

    190
    自恢復
    短路保護
    A
    可長期短路；檢測到短路后打嗝工作
    電源過溫保護

    環境溫度60℃下能自動恢復
    風扇故障保護

    在單風扇故障時模塊自動降功率運行并上報告警，直至模塊過溫保護關閉輸出；兩個風扇都故障時，模塊上報風扇故障告警后直接關閉輸出；

    4  、 高性能、高可靠性電源產品
             DUM23E 嵌入式電源系統

    系統指標
    環境
    參數
    最小
    典型
    最大
    單位
    注釋
                    工作溫度
    -20

    55
    °C

    擴展操作溫度
    55

    65
    °C
    模塊降載使用
    儲存溫度
    -40

    80
    °C

    濕度
    10

    95
    %
    相對濕度, 不凝露.
    海拔高度
    -60
    -200

    4000
    13000
    m
    ft
    對于操作在2500m (5000 ft.)以上,
    每升高305m (1000 ft.)最大操作溫度降低2°C.
    震動和搖動
          操作測試
         測試標準
    下落和翻倒





    IEC 68-2
    IEC 721-3-2
    IEC 68-2-31
    地震等級
    4


    Zone

    噪聲

    45

    dB
    噪聲與風扇轉速、負載大小和環境溫度成比例
    諧波發射
    EN/IEC61000-3-2
    輻射發射
    EN55022 - Class B
    傳導發射
    EN55022 - Class B
    靜電放電
    EN/IEC 61000-4-2 Level 3 (接觸放電6 kV,空氣放電8 kV).
    輻射免疫
    EN/IEC 61000-4-3 Level 3 (10 V/m).
    傳導免疫
    EN/IEC 61000-4-6 Level 3 (10Vrms).
    電快速瞬變脈沖群
    EN/IEC 61000-4-4 Level 3 (2 kV, 5 kHz 重復)
            防雷
    差模2KV，共模4KV，交流輸入端能承受5KA、8/20us沖擊電流波形，正反各5次
    隔離特性
    輸入-機殼
    輸入-輸出
    輸出-機殼

    1500
    3000
    500



    Vac Vac Vdc

    漏電流


    3.5mA

    264Vac輸入
    絕緣電阻
    10MΩ



    試驗電壓500Vdc

    物理
    長 (in./mm)
    19/483
    深 (in./mm)
    14.2361
    高 (in./mm)
    8.56/218
    重量
    ≤18
